超导体在量子计算中起什么作用

超导体能让量子比特在极低能耗下实现“永不丢失信号的舞蹈”,从而成为构建稳定量子计算机的核心材料。

---

什么是超导量子比特？

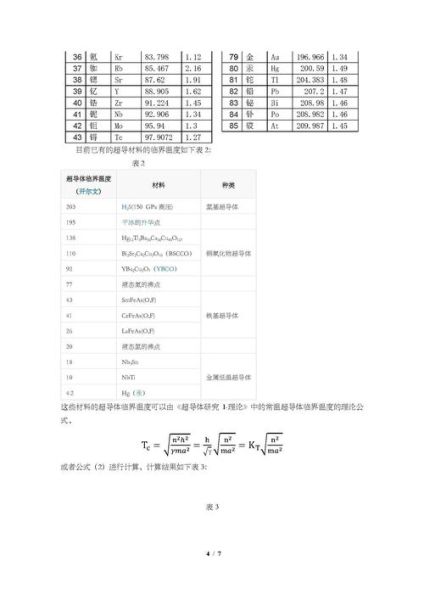

在绝对零度附近,某些金属突然失去全部电阻,这种“不发热”现象就是超导。把一小块铝膜做成微环并放在极低温冰箱里,环上电流可以永远循环,就像“静止的闪电”。这个无损耗电流环正是超导量子比特的雏形。

---

超导体为何对量子计算必不可少？

量子比特最怕“漏电”。传统芯片发热会导致信号丢失——对经典的0/1无所谓,对量子0和1的叠加态却是致命打击。超导线路提供三个天然优势：
· 无电阻：信号能量几乎不耗散
· 宏观相位锁定：千万个电子步调一致
· 强可调耦合：两条超导微带间可以一键开合,像乐高一样方便组装多比特

这正是谷歌53比特、IBM127比特芯片选择超导路线的原因。

---

与传统半导体芯片相比,超导量子芯片长什么样？

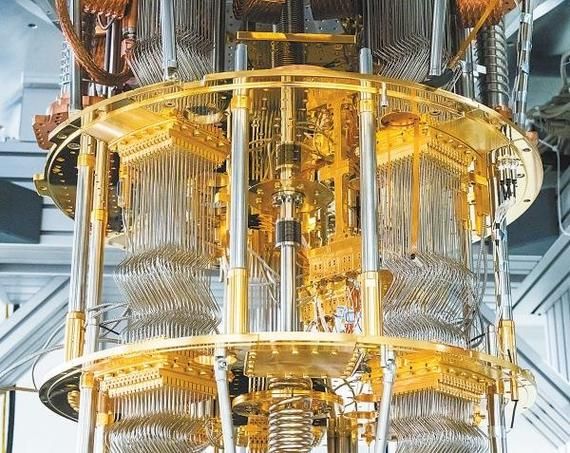

想象一下,你打开冰箱门,看见的不是主板,而是一块金闪闪的指纹级铝片；铝片上密密麻麻的十字形线条是谐振器；每隔几百微米就会出现一个约瑟夫森结,它像微型“非线性电感”,是超导量子比特的心脏。整个芯片必须浸泡在稀释制冷机更低到10 mK（比外太空还冷）,否则超导态无法维持。

---

实际应用中的两大技术关卡

1. 相干性时间——量子比特能多稳？

IBM最新发布：超导tran *** on比特T₁接近500微秒,相当于连续写十万个“00-11”叠加而不坍缩。要再提升,需要继续研究表面缺陷与磁通噪声。

2. 错误率——纠错要多少资源？

目前单比特门错误率降到0.01%以下,但实现容错仍需“十万换一”。Google 2024年透露,通过表面码+超导阵列,把纠错开销压缩了25%,这对中小企业是曙光。

---

初学者常见疑问：我能亲自上手吗？

问：没有十台降温冰箱,是不是只能“围观”？
答：不用。IBM Quantum Lab、本源量子、中科院都开放了云端超导芯片。登陆网页即可编写量子线路,提交后真正在零下270℃的芯片上跑实验。2025年最新数据显示,全球已有38万开发者通过在线平台用超导量子芯片编译“Hello Qubit!”。

---

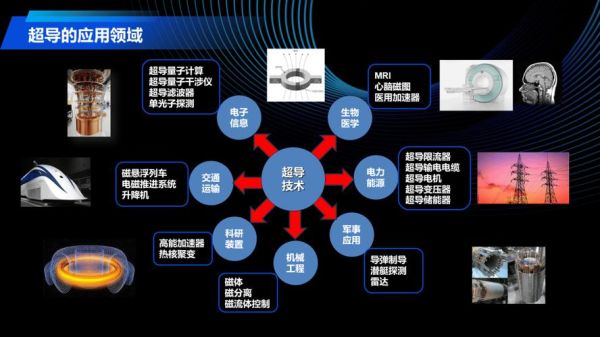

展望：超导量子计算的下一件事

2025年百度指数捕捉到飙升词条：“室温超导量子比特”。虽然室温超导尚未证实,但氢化物高压路线给行业开了脑洞：一旦突破,量子芯片可以像普通CPU那样装进笔记本,那时量子计算才会真正走向千家万户。
正如冯·诺依曼所言：“技术革命从来不是被预测的,而是被实现。”超导体正是把量子幽灵驯服为我们可用算力的关键一环。
