超导材料对量子计算机性能的影响

超导材料是量子计算机的核心之一，它让量子比特可以在极低温度下维持稳定。换句话说，没有超导就没有目前最主流的超导量子芯片。 答案：通过无损电流、零电阻传输信号和可控制的约瑟夫森结，超导将量子相干时间从纳秒提升到百微秒级，直接决定了算力上限。

---

超导量子比特到底是什么？

很多人把量子比特想象成“魔法开关”，其实并不神秘：

1. 它像一枚硬币，可同时呈现正面、反面或叠加状态。
2. 但要保存这种状态必须避免热噪声与电磁干扰。
3. 超导线路把电路“冷藏”到20 mK以下，相当于在喜马拉雅山顶再放一台原子级冰箱。

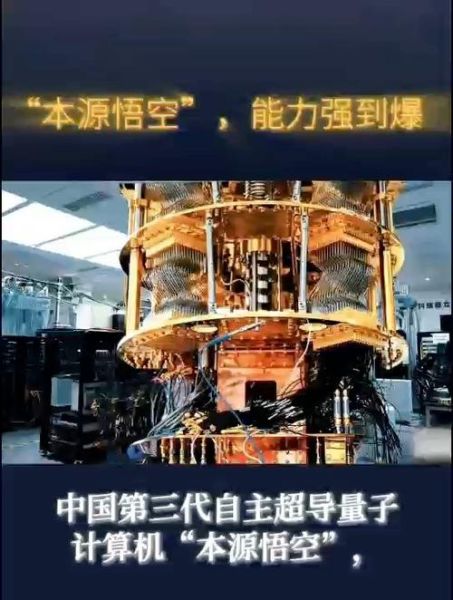

个人经验：我之一次在实验室看到稀释制冷机时，那台机器比我人还高，却只给指甲盖大小的芯片降温，安静得像宇宙背景辐射。

---

为什么必须零电阻？

普通芯片传输信息会发热，量子芯片一旦发热就“坍缩”。
零电阻意味着：

• 电流在环路里转圈不损耗能量，信号不会被自身废热淹没。
• 约瑟夫森结利用隧道电流产生量子隧穿，实现非线性电感。
• 可借此制造“电荷对子”（Cooper pair），作为逻辑载子。

参考：《费曼物理学讲义》第3卷曾指出，“任何宏观量子器件都必须把环境耦合减到极弱”，超导线路正好完成这一使命。

---

新手容易误解的三件事

“量子芯片是不是把CPU泡在液氮里就行？”
并不是。超导线路工作需要液氦稀释混合制冷机，温度比液氮低上千倍。

（图片来源 *** ，侵删）

“用室温超导体会不会更便捷？”
即使室温超导实现，也要配套解决磁通噪声、材料缺陷等问题，短期内仍是科幻。

“超导能延长量子比特寿命吗？”
能，但并非唯一因素——量子门保真度、腔体品质因子、量子纠错算法同样关键。

---

一条量子线路的生命过程

1. 制备：铝或铌薄膜经光刻生成约瑟夫森结阵列。
2. 冷却：芯片吊在稀释制冷机更底层，历时6小时降到20 mK。
3. 读数：微波信号通过超导线缆进入，激发读出谐振腔。
4. 控制： FPGA输出脉冲合成器改变磁通量，使量子态旋转。
5. 结束：一次运算在100微秒内完成，之后系统自动热循环复位。

---

超导 vs 离子阱 vs 光子量子计算

• 超导：速度快、易互联，需要极低温；Google、IBM皆用此方案。
• 离子阱：相干时间长，门操作慢；Honeywell主推。
• 光子：室温运行，光路稳定性差，抗噪声能力弱。

个人观点：如果未来要商用大规模QC，可能采取混合架构：超导做逻辑，光量子做通信，“冷头热尾”彼此弥补。

---

对初学者的三条行动建议

1. 先玩仿真：用Qiskit或Cirq跑虚拟超导芯片，可避开昂贵的硬件门槛。
2. 再读材料：MIT开放课程《Applied Superconductivity》的PDF教材，之一章全是图示。
3. 最后逛社区：Reddit r/QuantumComputing每天更新论文解读，比官方博客写得还直白。

---

一个冷数据彩蛋

IBM 2024年12月公布的Heron处理器拥有133超导量子比特，其平均每量子位失效率约0.1%，而2019年的53位Sycamore还高达0.6%。五年内进步如此迅速，超导线路制造工艺的成熟度功不可没。
