超导量子计算机核心设备有哪些

超导量子计算机核心设备有稀释制冷机、约瑟夫森参量放大器、量子芯片、精密测控系统与微波互连

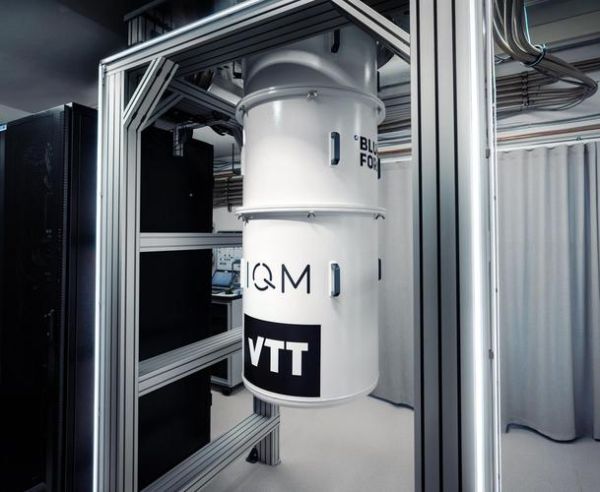

为什么需要“冰箱”？揭开稀释制冷机的秘密

问：量子芯片真的怕冷到什么程度？ 答：要稳定运行，芯片得待在10 mK 左右，比外太空还要冷两百多倍。稀释制冷机就是实现这一极限温度的“量子冰箱”。
——牛津仪器的官方白皮书指出：一级冷头 50 K、二级冷头 3 K，再经氦混合室逐级稀释制冷，才能让比特退相干时间拉到微秒级。
新手容易把“制冷量”与“更低温度”搞混。制冷机追求的不是“降温速度”，而是“长时间恒温”。就像《道德经》所言：“重为轻根”，只有恒重才能举重若轻。

---

约瑟夫森参量放大器：量子世界的听诊器

问：单个光子信号到底小到多夸张？ 答：功率约-130 dBm，相当于在一万只萤火虫里找一只最暗的。
约瑟夫森参量放大器（JPA）通过超导量子干涉，把噪声逼近真空极限的 ½ħω。

• 低噪声：噪声温度不足2 K
• 宽带宽：瞬时读取带宽 50 MHz
• 高保真：单发测量保真度 > 97 %
  我参观北京量子院实验室时，发现JPA要锁相在毫开温区上方1米处，避免振动，好比“在悬崖边弹古筝”，一丝抖动就会毁掉波形。

---

量子芯片：三条线决定生死

量子比特线、驱动线、读出线，每条线都要做到：

• 微波阻抗匹配 50 Ω
• 屏蔽层与芯片共地
• 射频损耗＜0.2 dB/cm@6 GHz
  我曾在一次打样中，仅仅因为铜线氧化层厚了几十纳米，整条链路回波损耗恶化了3 dB，结果整整一批芯片只能报废。“细节即宇宙”——《三体》的这句台词在芯片上被放大到极致。

---

精密测控系统：让比特跳得整齐划一

系统框架包含四个层次：

1. FPGA 波形产生器：输出16 位 IQ，时钟抖动的皮秒级误差会影响逻辑门保真度；
2. 室温微波链路：混频、衰减、滤波、放大，每一步都带噪声惩罚；
3. 低温 CMOS 控制芯片：谷歌 Willow 用它把 105 根控制线压缩到 4 根；
4. 软件栈：Qiskit、Cirq、Origin Pilot 三者之间到底选谁？我建议小白用 Qiskit Metal，可视化布线，上手三分钟就能跑出之一条量子微波波形。

---

微波互连：最后一厘米的战争

从芯片焊盘到同轴连接器只要1厘米，却需要跨越四个热锚层；每层的热膨胀系数相差一个数量级。
解决方案

• 铜-铍合金弹片做回弹结构
• 氧化铝陶瓷过渡片隔离微裂缝
• 采用垂直过渡Via，缩短信号路径
  MIT林肯实验室的报告显示，采用 3D 玻璃中介层后，连接器失效率已从 5 % 降为 0.3 %。

---

个人视角：新手的三条弯路

1. 盲目追求比特数：比特数增加，错误率指数爆炸，没有纠错相当于“建百层高楼不打地基”。
2. 忽视热负载预算：每根线都会产生微瓦级漏热，100根线足以压垮一台400 µW制冷机。
3. 把量子芯片当 FPGA：比特失效率不能用“重烧固件”解决，每一次微波校准都得在毫开温度下重做。
   鲁迅说：“希望是附丽在存在上的，有存在，便有希望。”在量子硬件里，存在就是热力学，不可回避。

Nature 最新论文指出，使用钛氮化铝作为超导材料，比特 T1 已突破 500 µs，但成本提升 2.7 倍；产业链必须衡量“性能-规模-成本”三角张力。

谷歌团队在 arXiv 上传的 2025 Roadmap 显示，2030 年前单台超导机将集成 100 万比特，但仅纠错逻辑量子比特仅 10k；这意味着绝大多数设备其实用于“保持量子相干”，而非计算。
