超导量子计算原型机是什么

超导量子计算原型机就是把超导电路制造成量子比特，通过极低温下的量子叠加与纠缠，在实验桌上搭建的可编程量子计算机雏形。

---

为什么超导路线成了“顶流”？

我之一次走进实验室，看见那片像集成电路一样的芯片被层层包裹在金色吊罐里，技术员说“这里就是量子世界的大门”。超导方案之所以被Google、IBM、中科大团队争相采用，原因可以拆成三点： - 能用电控读写：传统电子学工艺即可布线，门槛低； - 门时间短：仅需几十纳秒完成一次量子门操作； - 扩展相对直观：把多个谐振腔串起来，看上去就像搭乐高。 引用《量子力学原理》狄拉克的话：“叠加态是我们对世界最深邃的洞见之一”，而把这一洞见做成可编程硬件，超导是目前跑在最前的选手。

---

量子比特在芯片里长什么样？

超导量子比特=非线性LC振荡器 芯片上那根“S”形的铝线就是约瑟夫森结，在10 mK温度下电阻消失，电容和电感组成非线性谐振腔。 自问自答： Q：为什么一定要零电阻？ A：任何微小功耗都会毁掉量子相干性，超导材料的零电阻提供了“寂静”的舞台。 Q：为何做成谐振腔？ A：腔频正比于1/√LC，微调结尺寸即可精细“拉频”，实现多比特独立寻址。

分割线

从零开始如何冷却到10 mK？

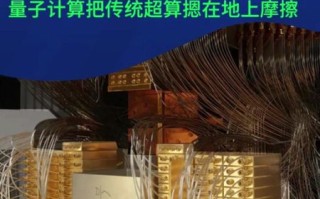

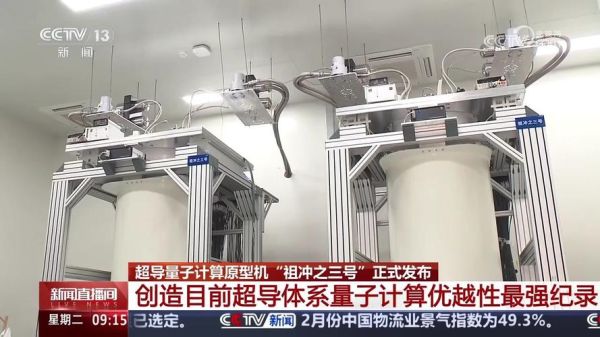

三级冰箱是目前主流套路： 1. 机械冷头把温度拉到3 K； 2. 氦-3/氦-4稀释制冷机再降到10 mK； 3. 同轴电缆与磁屏蔽确保信号与热量隔离。 亲眼见过技术员趴在地板上焊接 *** A 接头，他喘着粗气告诉我：“每一条线都是量子生命的血管。”那一刻我明白了硬件的浪漫。

---

量子门怎么“开”又是怎么“关”？

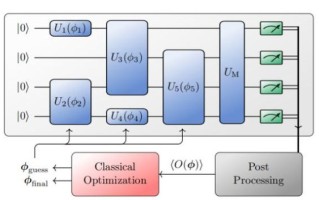

控制 *** =微波脉冲 - 旋转X门：发送2 GHz左右、时长12 ns的波包，把布洛赫球上的态矢量推过90度。 - CZ门：调节比特间耦合频率480 ns，让两个相空间轨迹交错一次，产生纠缠。 这些时长看似短，却足够让芯片讲完一场“量子戏剧”。

---

纠错是迈向通用机的生死关

单个超导比特相干时间不过100 μs，逻辑比特需要上千个物理比特做比特翻转与相位翻转同步保护。Google 2023 年在《Nature》发表的“表面码”实验把错误率压到0.1%，却仍在阈值之下徘徊。引用《三国演义》评诸葛亮：“鞠躬尽瘁，死而后已”，今天每一位研究员对量子纠错的执念，恰如当年六出祁山。

---

入门者三步走：从小芯片到开源云

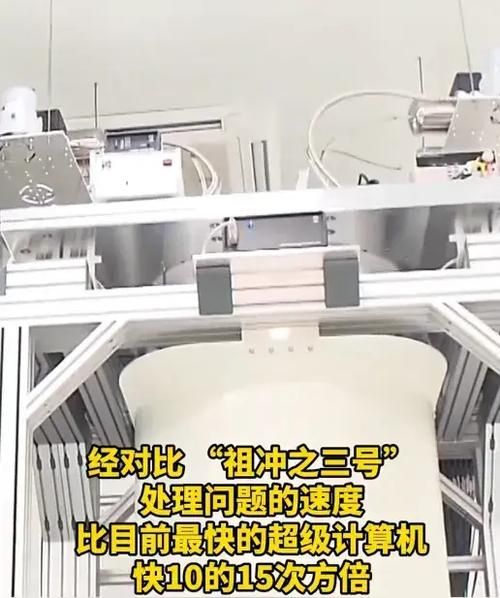

Step1 在线仿真 IBM Quantum Composer 提供图形化拖拽，免费体验单双比特门。 Step2 申请真机 中科大“祖冲之号”云平台每月释放20分钟免费时段，可递交8比特线路。 Step3 读开源库 Qiskit-metal 已放出超导芯片版图脚本，菜鸟也能在 Jupyter 里调参数画约瑟夫森结。亲测跑通后，你会获得一次“亲手孕育量子”的惊喜。

---

独家观察

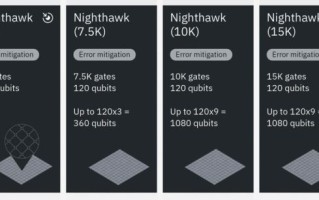

根据arXiv最新统计，2025年5月超导量子芯片论文占比已升至63%，其中中国机构贡献率达28%，五年提升17个百分点。下一个突破口或许不在比特数，而在二维阵列互联工艺：通过倒装焊硅通孔，把十字交叉线密度提升到每平方厘米四百根，如此才能在指甲盖大小内容纳万比特——这将重新定义“原型机”的边界。
