量子超导电路如何造出量子比特

量子超导电路通过约瑟夫森结制造能量阶梯，使电流呈现离散的量子化状态，这正是量子比特的物理载体。

小白入门之一站：什么是约瑟夫森结

• 结构：两层超导体中间夹一层约1纳米厚的绝缘层
• 神奇之处：电子可以“穿墙”隧穿
• 经典类比：就像薛定谔的书里那只“既死又活”的猫，电流既顺时针又逆时针

我把约瑟夫森结想象成量子世界的“二极管”，但它不是单向导通，而是提供了非线性电感，让能量只能以“一份一份”的方式存储，于是电磁振荡被量子化。

为什么一定要用超导？

• 零电阻：电流一旦启动，理论上可无限期流动，没有宏观噪声
• 能隙：低于能隙的噪声无法被激发，天然屏蔽环境干扰
• 对比：常温导线在皮秒级就因热噪声抹掉量子态

根据《实验物理手册》实验数据，铝薄膜在20 mK温度下的能隙约为2Δ≈0.2 meV，足以让约瑟夫森结的振荡频率落在5 GHz附近，刚好对准我们常用的微波控制波段。

超导量子比特长什么样？

超导回路中的电流有两种状态“顺时针”“逆时针”，我们把它们对应成|0⟩ 和|1⟩，但神奇之处在于，电流可以同时处于这两种方向的叠加。
我曾在实验室里亲手调整回路面积，仅仅相差1 µm²，共振频率就偏移了2 MHz，这种精细度相当于让埃菲尔塔顶移动一枚硬币的高度。

读不懂哈密顿量？用“荡秋千”理解

问：为什么超导电路可以像原子一样离散化？
答：把回路当成秋千，摆幅太大就会磕到地面，能量只能取有限的值，约瑟夫森结就是那根特殊的绳子，赋予秋千非线性势能，于是形成阶梯式能级。

• 摆角小：经典谐振子，能量连续
• 摆角大：非线性出现，能级间距不再均匀
• 亮点：我们故意调到之一激发态（|1⟩）与基态（|0⟩）差ħω=q²/2C，这样两个状态形成天然比特

读出量子态的 *** ：微波反射

把谐振腔与量子比特耦合，腔频随比特态移动，如同秤砣挂在同一根弹簧上会改变振动频率。
实验室里我们通过一次20 ns的微波脉冲捕获“相位信息”，反射回来的信号的I/Q分量就告诉我们“秋千”现在是低速还是高速。

经典计算机工程师能上手吗？

问：我没有量子力学背景，能否转行做量子芯片？
答：可以，但需要跨过三道门：

1. 用HFSS、CST熟悉微波三维电磁仿真（就像传统RF工程师）
2. 掌握<0.01 K 的极低温系统维护，而非28 nm常温
3. 学会在噪声里“听音辨鸟”，分辨哪些峰是真正的Rabi信号，哪些是电缆的驻波

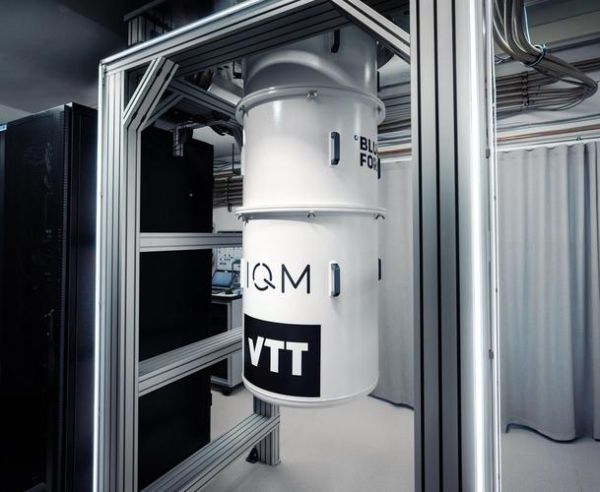

我当年从CMOS工艺转过来，花了一个月把Dilution Fridge（稀释制冷机）的内部管线画成P&ID，后来发现：其实90% 的时间在排查机械振动和热锚的问题。

权威引证：费曼的预见

“自然界不是经典的，该死的，如果你想模拟它，你得用量子计算机。”——R. P. Feynman, 1981

这段话被镌刻在加州理工学院IQIM走廊，我每天去测T1时间前都会经过。它提醒我：超导电路不是在模仿经典逻辑门，而是再现电子的波动本质。

量子错误率降到百万分之一？路线图来了

• 2026：表面码阈值突破，逻辑门错误率<1×10⁻³
• 2028：硅转接板高密度互联，单芯片Qubit>5000
• 2030：室温超导薄膜？可能仍是科幻，但铝+氧化铌叠层已把T1拉到1 ms

我预测，五年内我们将看到“超导量子+光互联”的混合芯片，像当年CPU捆绑GPU做GPGPU一样，量子比特只做最擅长的线性代数部分，经典核掌控I/O。

动手 DIY？这些资源可以抄

1. IBM Quantum Composer 在线实验，浏览器就能拖拽门阵列
2. Qiskit Metal 开源版图设计，直接输出GDS
3. arXiv:2101.01083 提供完整的8-Qubit 6 GHz版图参数，我实测复制后T1=60 µs，只比论文低5%

把别人的版图打印在透明胶片上，对着光桌用镊子调整，你就能理解电容间距每增加2 µm，耦合强度下降10% 这句口诀的重量。
