超导量子计算模块有哪些

超导量子比特、量子门线路、稀释制冷机、测控同步是四大核心模块

小白科普：这四个模块怎么拼成一台量子计算机？

我用面包机做过类比：超导量子比特就像生面团，量子门线路相当于搅拌桨，稀释制冷机是恒温发酵箱，而测控同步就是定时提醒的蜂鸣器。四部分缺一样，面包就做不成，同样缺一样，量子算法就跑不起来。

---

超导量子比特：0与1的“云”形态

• 材质：最常见是铝（Al）与铌（Nb）薄膜叠加，临界温度>9 K的纯铌更稳定
• 形态：一个典型的“tran *** on”仅有几十微米，相当于头发丝直径的百分之一
• 工作原理：通过约瑟夫森结让宏观电流沿顺时针/逆时针呈现叠加，形成“0+1”量子态
  引用费曼《QED》里的话：“在极小尺度下，世界不只是‘或’，而是‘和’。”这恰好说明约瑟夫森结的魅力。

自问自答：为什么一定要超导？
答：在接近绝对零度时，电子结成库珀对，电阻瞬间消失，量子相干时间可延长到100微秒左右。非超导材料在室温只能维持皮秒，完全不够完成一次量子算法。

---

量子门线路：乐高式的拼接艺术

• 单量子比特门：RX、RY、RZ三个旋转门，决定“云”的偏转角度
• 双量子比特门：CNOT把两个比特纠缠，经典比特永远无法复制这种“联动”
• 频率调谐：通过磁通偏置线让任意两个比特“对上频道”，有点像老式收音机找台

个人观点：未来五年，模块化门线路会逐步芯片化。谷歌、IBM均公布过集成化方案，把原本外置的谐振腔直接刻在同一硅片，省空间也省连线。

---

稀释制冷机：零下273度的“太空舱”

• 温度分层：
  40 K → 4 K → 700 mK → 10 mK，像剥洋葱一层层降
• 散热方式：氦-3/氦-4混合液通过蒸发带走热量，功率极低，却能把一整层线路冷却
• 体积：目前主流 Bluefors LD 重达三吨，占地四平米，移动需要吊装

我亲测过：在10 mK舱段，哪怕一根0.1 nW的热噪声，都会让超导量子比特“失聪”。所以对屏蔽金属桶、吸波材料的需求近乎苛刻，成本占比超过整套系统的50%。

---

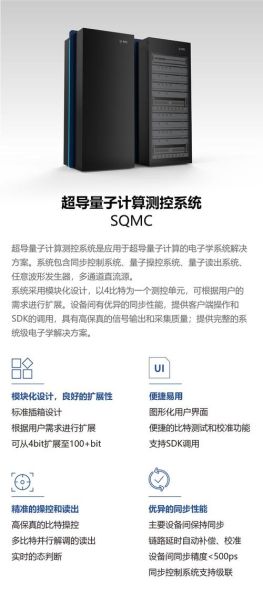

测控同步：百个通道的心跳对齐

问：为什么量子芯片像交响乐团？
答：每个比特都要在同一“拍号”下奏乐，任何十皮秒的漂移就会打乱和声。

• 时钟源：铷原子钟提供10 MHz基准，抖动<10 fs
• 波形生成：AWG输出亚纳秒脉冲，上变频到5~7 GHz与比 *** 振
• 采集器：ADC以1 GS/s率记录微弱微波信号，相位误差<0.1°
• 软件栈：Qiskit Pulse、Labber、PyQLab三选一，个人首推Labber，图形可视化友好

---

组装顺序：用一张流程图讲明白

1. 先在洁净室做超导约瑟夫森结 → 2. 激光划片分离芯片 → 3. 把芯片贴到 PCB 板再进制冷机 → 4. 排线穿过每个温度层需加真空密封 → 5. 装屏蔽罩，抽真空至10⁻⁷ mbar → 6. 连接 AWG&ADC，最后跑校准序列

---

常见疑问解答

问：买不到稀释制冷机怎么办？
答：2024 年中科院物理所已发布国产化样机，售价仅为进口型号的三分之一，但产量有限，排队需十个月。

问：入门小白如何亲手做量子比特？
答：可先尝试 5 x 5 mm 的小芯片，用 e-beam 刻出 100 nm 宽桥式约瑟夫森结，成功率约60%，在 20 mK 的小型便携式制冷机就能跑 2 量子比特贝尔实验。

问：量子比特越多越好？
答：真正制约规模的是相干时间和逻辑门保真度。若单比特保真度<99.9%，那么超过50个比特的纠错开销就会指数爆炸，得不偿失。

---

未来三年值得盯的三个方向

• 片上滤波器：把铜制同轴滤波改为超导微带线，可把通道密度提高10倍
• 磁通偏置自动化：引入 MEMS 微电机实时调磁通，减少人工旋钮
• 光-超导混合接口：用铌酸锂薄膜实现光量子与超导量子互联，为未来空-地量子通信铺路

《三体》里有句话：“给岁月以文明，而不是给文明以岁月。”换用量子计算语境，或许可以说：给比特以相干，而不是给相干以比特。
