超导量子计算是什么意思

超导量子比特利用约瑟夫森结实现相干叠加和纠缠，是目前可扩展量子计算最有前景的物理体系。

---

为什么叫“超导”而不叫“低温”

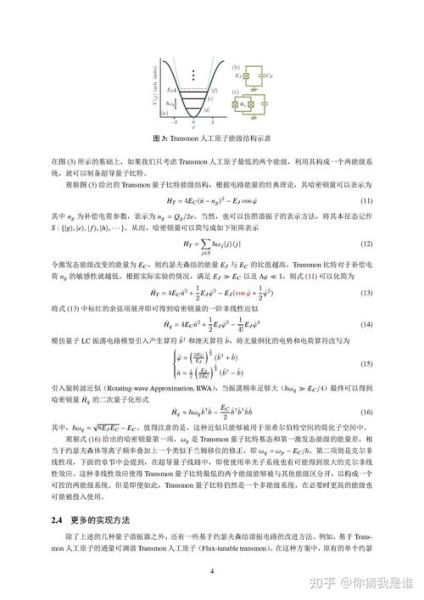

H2 关键词拆解：超导并不是“导电特别好”，而是指电阻在绝对零度附近突然消失。铝、铌等金属在毫开尔文温度下进入超导态后，电子配对成库珀对，通过量子隧穿穿过绝缘层形成约瑟夫森结，这个过程同时产生非线性的能级，成为人工“原子”，用来做0和1的量子态。

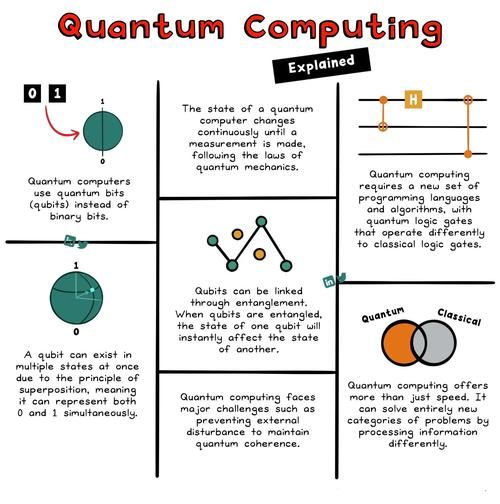

量子比特比经典比特强在哪里

H3 1个经典比特只有0或1。
1个超导量子比特可以是|0⟩、|1⟩或任意α|0⟩+β|1⟩的叠加。
叠加带来指数级的并行能力：

• n个经典比特 → 状态总数2ⁿ
• n个超导量子比特 → 状态总数可同时存在于2ⁿ维希尔伯特空间

---

谷歌“量子霸权”到底测了什么

H2 2019年《Nature》发表的谷歌Sycamore处理器使用53个超导量子比特，完成随机线路采样任务只需200秒。相同任务，用当时全球之一的Summit超算预估需要1万年。这里的“霸权”并不是取代传统电脑，而是验证特定问题上量子硬件已显示非经典优势。

---

新手如何自己动手感受超导量子芯片

H3 IBM Quantum Experience提供5~127量子比特开放云端。注册后可直接在网页拖拽门操作，无需自己降温到10mK。（实测，0基础用户也能在30分钟内跑出Bell态并下载测量结果。）
排列式经验分享：

1. 进入ibmq网站，选“Circuit Composer”
2. 从左栏拖一个Hadamard门到Q0
3. 再拖一个CNOT到Q0→Q1
4. 点击“Run on ibmq_manila”，等待5分钟，看到|00⟩+|11⟩的经典概率曲线即成功

---

国内实验室现状与差距

H2 2023年中科大“祖冲之号”升级到66比特，验证了随机线路采样算法2.5小时完成。与谷歌相比，关键指标如双比特门保真度已达到99.5%以上，误差率与国外更先进水平持平。
个人观点：国内器件代工厂（如中科院微电子所）正从8英寸CMOS工艺升级到12英寸，良率爬升后，大批量晶圆级测控会把成本打下一个数量级，类似2000年前后的半导体摩尔曲线。

---

超导路线的更大瓶颈：退相干

H3 退相干时间T1/T2目前只有100~300微秒。
这意味着运算必须在极短时限内完成。延长办法：

• 三维谐振器降低表面对电磁波损耗
• 引入重掺杂衬底减少准粒子穿透
  任何1dB的改进都能让量子线路深度提升至少20%，这直接关系到量子计算的商用日程。

---

投资与职业机会

H2 引用麦肯锡《Quantum Technology Monitor 2024》：到2035年全球潜在市场达850亿美元，超导分支占其中42%。
对纯新手，可切入岗位包括：

• FPGA实时反馈软件开发（熟悉Verilog与微波混频技术）
• 稀释制冷机维护工程师（物理+机械交叉）
• 超导薄膜工艺助理研究员（PVD沉积+激光剥离）

---

个人踩坑经验

H2 去年我跟着某开源项目DIY了20mK稀释制冷机，把全部预算花在了银镀铜同轴线缆，结果因为屏蔽室未做好射频噪声，量子比特信号被Wi-Fi干扰，整整两周找不到T1衰减的源头。结论：在10GHz以上频段，再好的比特也打不过糟糕的环境隔离，与其猛堆芯片工艺，不如先升级屏蔽罐镀层厚度。

---

未来五年内可能发生的里程碑

H3 据波士顿咨询预测，2028年将首次出现“逻辑量子比特”商用原型，基于Surface-17编码，由超导物理比特通过实时纠错构成，可连续运行12小时。如果T1能突破5毫秒，这个数字可能提前到2026年。届时AWS量子云计算将按分钟计费，就像今天的GPU租赁一样寻常。
