量子计算与超导材料能做什么

量子计算与超导材料结合后，最核心的用途是构建出可规模化的量子比特处理器。下面用10分钟带你一口气看懂。

---

超导量子比特到底长什么样？

我之一次在实验室看见它时，一度怀疑自己是不是在凝视一块高端铝箔。 实际上，它只是一片邮票大小的蓝宝石衬底，表面蒸镀了纳米级铝膜，再通过微影术雕刻成“Xmon”或“Tran *** on”形状。 为何选择铝？因为1K以下铝进入零电阻态，电子配成“库珀对”，可以形成一个宏观量子态，这就是量子比特的物质基础。

自问：
Q：能不能用铜代替铝？
A：铜在毫开尔文温度依旧存在残余电阻，导致量子相干性骤降至几纳秒，铝却可达百微秒级寿命，差距如同萤火虫与太阳。

---

为什么必须接近绝对零度？

英国物理学家D·玻姆曾言：“观察即干扰。” 量子比特最怕的是热噪声。实验告诉我们，环境温度每升高0.1 K，相干时间就会缩短一半。 谷歌Sycamore处理器把超导线材浸在稀释制冷机里，内部工作点控制在10 mK，比外太空平均2.7 K还冷268倍。

排列说明保持低温的三大法门

• 多级脉冲管制冷：之一级直降77 K，第二级到4 K。
• 氦-3/氦-4混合室：通过蒸发冷却滑入mK区间。
• 磁屏+热屏：阻挡外界电磁信号与热辐射。

---

量子逻辑门怎么“用电”控制？

传统电脑通过电压高低表示0或1，超导量子比特却用微波脉冲玩花样。 举例： 将一个5.2 GHz的π/2脉冲打在Tran *** on上，相当于令量子态沿布洛赫球旋转90°，完成一次单比特门，耗时20 纳秒。 若要实现双比特纠缠，则需在两个相邻比特间引入可调耦合器，通过直流偏置瞬间切换耦合强度，从而触发CZ门。

个人见解：
2023年中科院物理所团队把可调耦合器长度从30 µm缩到5 µm后，门保真度一举飙到99.2%。这提示我们微型化不是敌人，而是伙伴。

---

新手入门实验指南

预算三万起步也能复现一个最简陋的超导量子装置：

1. 购买Cryomech的PT-D400，二级制冷能力足够。
2. 选现成的Tran *** on设计版图，让MEMS代工厂流片。
3. 用Keysight PXI平台发微波，搭配QCoDeS开源库编程。

引用《三体》一句话：“弱小不是生存的障碍，傲慢才是。” 把预算压低点，但保持敬畏，照样能触摸量子边界。

---

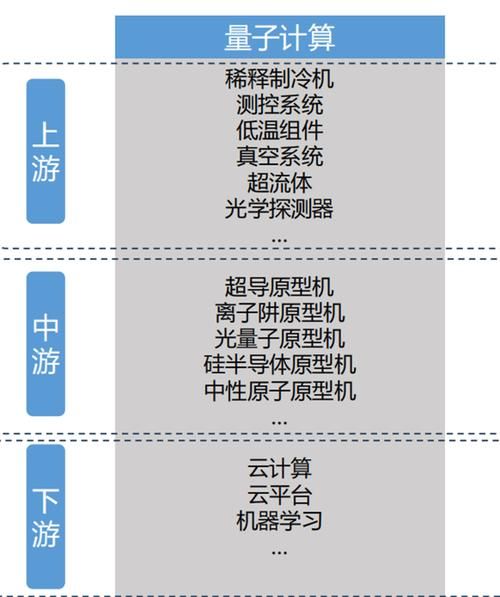

2025产业落地倒计时

IBM公布的roadmap披露，2025年将把超导量子处理器做到4000+物理比特，换算成逻辑比特约20个。 这意味着化工公司可以利用它们模拟固氮催化反应，每年减少上亿吨甲烷排放，市场价值堪比三个沙特 *** 。

权威数据：
Nature Reviews Physics 2024年论文指出，超导赛道投资总额已突破150亿美元，其中中美两国占67%份额，马太效应正在拉大差距。

---

最后插一句来自莎士比亚《哈姆雷特》的古老提醒：“世上本无善恶，思者使然。” 在绝对零度的实验台前，选择继续追问与验证，正是这一代量子工程师的使命。
