铝超导量子芯片入门攻略

铝超导量子芯片入门并不难。只要顺着材料、工艺、测控三个台阶依次爬升，普通人也能看懂量子优越性是怎么炼成的。

铝为何被选作量子“导体之王”？

低温下的零电阻、纳米级的工艺成熟、与氧化铝形成自然结——这三把钥匙，让铝在量子位竞争中遥遥领先。

正如《自然·材料》期刊所言：“铝基超导电路已成为固态量子计算的主流技术路线。”

很多人之一次听到“超导铝”会问：铝不是电线里最常见的金属吗，怎么突然高大上？
答：当铝冷却到毫开尔文（mK）区间，它的电阻会瞬间归零，此时电子以库珀对形式同步流动，量子态的相干时间可达百微秒量级——这是经典导线永远无法提供的宁静舞台。

从一块圆晶到九层布线：走进芯片流片现场

流程看似复杂，但核心只围绕一件事——保持量子相干性。

1. 硅基底清洗：等离子体先去有机物，再氢氟酸去氧化层，表面粗糙度必须低于0.2 nm。

2. 电子束蒸发铝膜：真空度10⁻⁷ Torr，铝以0.1 nm/s缓缓沉积，厚度均匀性控制在±2%。

3. 双层胶剥离：形成铝导线，这一步决定量子谐振腔的品质因子Q。

4. 约瑟夫森结：利用一次氧化只长出1 nm氧化铝，正是这层“宇宙最薄绝缘体”实现了宏观量子隧穿。

5. 十字交叉布线：九层工艺将控制线、读取线、磁通偏置线立体穿插，像盖一座只有指甲盖大小的立体城市。

一图看懂三个常用量子比特类型

新手最易混淆：Tran *** on、Xmon、Fluxonium究竟选谁？

• Tran *** on（传输子）：电容并联约瑟夫森结，抗电荷噪声强，谷歌Sycamore的72比特即采用它，学习资料最多，建议从小型Tran *** on实验板起步。

• Xmon（十字形）：把电容做成十字，占地更小，便于二维排布；IBM Eagle的127比特阵列正是由密密麻麻的Xmon构成。

• Fluxonium（磁通器）：在一个大电感环上嵌结，拥有毫秒级退相干时间，但操控复杂，目前处于研究阶段，适合进阶实验室。

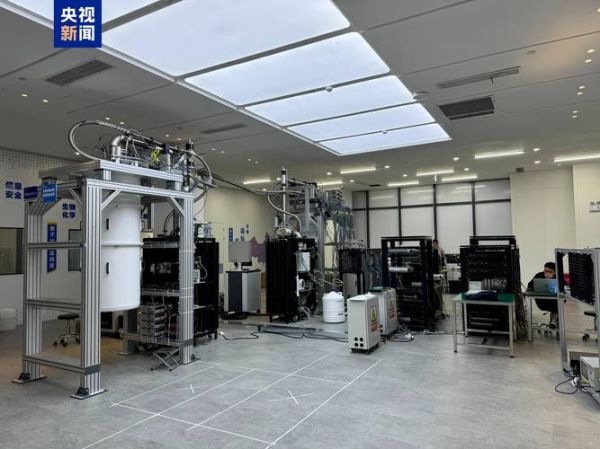

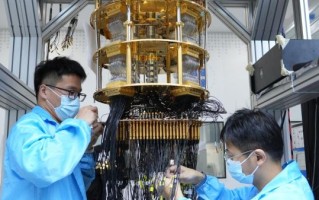

新手实验平台：从一台干式稀释制冷机开始

别被“毫开尔文”吓到，最新一代干式机只需48小时就能从室温降到10 mK。

设备清单举例：

• Bluefors LD-400稀释制冷机，基温8 mK
• Keysight PXI任意波形发生器，64 GSa/s，14位垂直分辨率
• Purdue-style量子芯片载板，镀金PCB+铍铜弹簧针

初学者常见疑问：
Q：制冷机振动会不会破坏量子态？
A：在脉冲测试的几十纳秒里，样品架保持 nm 级位移，振动影响可忽略，但连续长相干实验仍需额外被动振隔平台。

一条经典测控链路拆解

射频脉冲→芯片谐振腔→相位变化→ADC采样→IQ云图→量子态层析

入门路线图：给一年后的自己写信

1. 读透"Introduction to Superconducting Qubits"，把柯西-黎曼方程用于约瑟夫森结微分方程推导

2. 在Qiskit Metal里跑一个五比特芯片GDS文件，尝试移动谐振腔位置看频率漂移

3. 用低成本USB示波器复现《中国科学》里“单比特拉比振荡”波形，预算压缩到3万元以内

4. 参加中科院物理所的寒假“极低温电子学”培训班——据说名额在20分钟内被抢空

写在最后的独家观察

截至2025年4月，国内已有两家初创公司开始流片128比特铝基芯片，试产线在合肥高新区满负荷运转，价格已降到200万元/次，三年前的这个数字还是800万元。

如同《神曲》把炼狱分为九层，铝超导量子计算也在层层升级：之一层是学会制冷，第二层是做出单比特，第三层是实现双比特受控非门……当你走完九层，也许就能在量子云端跑出比经典超算更优雅的素数分解。
