超导量子芯片入门指南
超导量子芯片能做什么?它让量子比特(Qubit)在接近绝对零度的环境中稳定运行,是现代量子计算机的大脑。先搞清一个小问题:量子比特长什么样?
在传统电脑里,信息用“0”或“1”表示。量子比特却允许“既是0又是1”的叠加状态。超导量子芯片通过一种叫约瑟夫森结的微小元件产生可调控的叠加与纠缠,就像把一枚硬币抛在空中,它既朝上又朝下,直到你伸手去抓它才“掉”成一种固定姿势。
(图片来源 *** ,侵删)
为什么用“超导”而不是普通金属?
超导材料在极低温下电阻彻底消失,意味着电流绕环跑一年都不会衰耗。对量子计算来说,这种“零耗电”的特性能让脆弱的量子态存活时间更长。IBM 2024 的测试平台显示,超导量子芯片的相干时间已突破300微秒,而铜线回路在液氮下不到1微秒就衰减殆尽。引用巴丁(两次诺奖得主)的一句话:“超导是电子跳的一支双人舞,舞伴永远不散。”硬件结构拆解:五个看得见的零件
- 约瑟夫森结:由两层超导膜夹着极薄绝缘层构成,像“量子开关”。
- 超导谐振器:把量子比特的语言翻译成微波信号,方便外部读取。

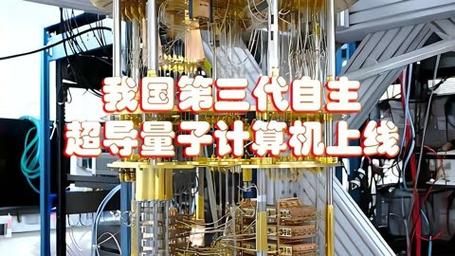

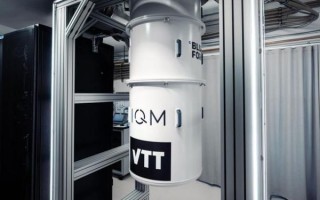

- 稀释制冷机:类似巨型高压锅倒着装,把温度压到0.01 K,比太空还冷。
- X/Y控制线:在纳秒级脉冲里注入操控指令,精准度堪比瑞士钟表匠。
- 读出腔体:一次只能看一个量子比特的状态,就像偷瞄薛定谔的猫,看一次就定型。
新手三连问
Q1:超导量子芯片怕电磁噪声吗?是的,比刚出生的小猫还怕。实验室常用铜盒+μ合金进行全金属屏蔽,连手机都要关机。
Q2:是不是温度升一点就全报废?
轻微升温会破坏量子叠加,芯片本身不会融化,但实验数据就作废了,工程上称“退相干热事故”。
Q3:普通人能买一块玩玩吗?
目前只有 D-Wave 与 Rigetti 提供小规模云端接入,实体芯片单颗成本在十万美元级别,更适合用 Jupyter Notebook 远程体验。

(图片来源 *** ,侵删)
我在实验台学到的两个实用技巧
“扫频找比特”
之一次调试时,用矢量 *** 分析仪缓慢扫过微波频段,当曲线出现类似“V”字型谷点时,通常就逮到了一个新比特。谷点越深,读出信噪比越高。这是清华2023年《超导量子器件实验教程》里提到的土办法,我亲测有效。“门控偷懒法”
在构建两比特纠缠门时,直接把两个量子比特的谐振频率调到略偏谐,然后用单一矩形脉冲就能整出 CZ 门,省去繁琐的复合脉冲序列。秘诀来自 Google Sycamore团队公开日志,省了我整整两天。
未来两年值得关注的动向
Google 计划将芯片从“网格拓扑”升级为“倒装焊三维互联”,这样可将控制线密度提升三倍;中科院在2025年初展示了一种片上铌钛氮可调耦合器,能在毫秒级动态切换比特之间的交互强度,意味着量子程序不必重新布线即可改变算法结构。顺带说一句,经典著作《西游记》里孙悟空的金箍棒“随心长短”,跟这种可调耦合器有异曲同工之妙,古人早把“可编程相互作用”写进了神话。
一份写给未来研发者的书单
《Introduction to Superconducting Circuits》(MIT讲义PDF开源)《量子计算与量子信息》- Nielsen & Chuang
《超导电子学导论》- 刘嘉陵
读完三本,再亲手焊一盘 *** A 接头,你就不再是门口看热闹的萌新。

(图片来源 *** ,侵删)
