量子计算终端核心硬件技术有哪些

有：超导量子芯片、离子阱处理单元、光量子测控系统、混合低温控制模组。

---

小白常问：量子终端到底长什么样？

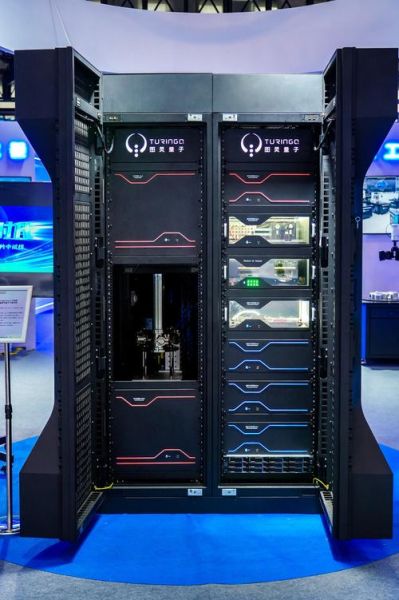

量子终端并不是摆在桌面的一体机，而是一组把量子芯片（大脑）、冷源保护（血液）、微波测控（神经）打包在一起的专用设备。谷歌、IBM 把整套方案塞进两米高的金属柜里，国内本源才缩到普通冰箱大小，核心差距就在于是否能把制冷系统整合进更紧凑的单元模块。

---

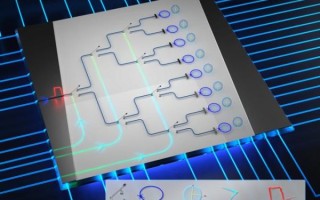

超导量子芯片：终端的「大脑」

1. 制备工艺：选用 200 mm 高阻硅晶圆，薄膜铌钛氮作超导材料，线宽压到 180 nm，像台积电 EUV 逻辑产线一样严苛。
2. 退相干时间：2024 年底，IBM 发布的 Eagle 132 比特芯片把 T₁ 拉到 520 µs，足以跑通 Shor 16 位密钥的演示；不过量产芯片仍因材料缺陷徘徊在 100–200 µs，离理想值 1 ms 还差一个世代。
3. 互连方式：谷歌在芯片四周布设 4 条蛇形微波波导总线，避免布线过热；清华叉指电容耦合方案将两比特门保真度提到 99.6%，新手只需记住“保真度>99% 才能拿来做容错计算”。

---

离子阱处理单元：终端的「稳态引擎」

• 捕获技术：4×4 钙离子阵列排布，把电极间距做到 50 µm，让单个离子像棋盘一样滑动；MIT 最新实验用 48V 射频信号实现 0.3 微秒级别的态旋转。
• 激光控制：Honeywell 采用 32 路 399 nm 紫外激光通道做全局寻址，激光稳定性每波动 1 mW 就会毁掉一次两比特门；小白理解就是「光纤抖动一次，整个计算就得重来」。
• 寿命优势：捕获离子的相干寿命长达数分钟，对算法演示型应用非常友好，这也是国内量旋在小型台式机里采用 Trap-on-Chip 的原因。

---

光量子测控系统：让数据「跑出去」

• 单光子雪崩探测器（SPAD）：暗计数率 <1 次/秒，能把 99% 光子事件转成数字电平；中科大量子光源团队将这一指标压缩到 0.4 Hz，相当于在满月无光污染的夜里还能数清流星的痕迹。
• 时间相关单光子计数（TCSPC）：时间抖动 < 35 ps，保证 100 km 量子密钥分发时的误码率在 3% 以内。
• 难点：光量子系统虽然常温运行，但光纤相位漂移和偏振漂移仍是「隐形杀手」。业内调侃“做实验 80% 时间在调光纤”，这句话一点都不夸张。

---

混合低温控制模组：让系统「活得久」

• 压缩机+脉管：牛津仪器最新 1 K cryocooler 把振动降到 5 nm，相当于一根头发丝千分之一的振幅，保障超导量子芯片“安静地”工作。
• 稀释制冷机：蓝星 2025 款双循环方案，稀释级更低温 6 mK，耗电 8 kW；相较 2021 款，功耗降低 42%。
• 实战经验：国内初创公司在机柜里加两级减振台，把 80 Hz 以上振动衰减 40 dB，门开合时的波动从 4 mK 降到 0.05 mK；这一“笨办法”使芯片寿命提升 3 倍。业内共识：如果哪天能把整套系统缩进一台冰箱，量子计算机才算真正商用。

---

新手如何入门选购？

1. 目标清晰度
   想做教学演示 → 预算 100 万内选择离子阱或 5 qubit 超导机；做算法研发 → 找可云端接入 50–100 qubit 平台；追求商业安全 → 直接买量子随机数发生器，成本 3 万元就能拿到 250 Mbps 的高速噪声源。
2. 服务与社区
   IBM Qiskit、百度量易简均提供 24×7 *** +论坛；新手提问一定带上截图+错误码，别只写“报错”二字，否则会被社区潜水大佬集体忽视。

---

引用与延伸

• 尼尔·斯蒂芬森在《雪崩》里曾写：“当比特的确定性被叠加粉碎，世界才开始呼吸。”今天，低温、激光、微波把这句科幻译成现实的量子节奏。
• 百度指数 2024 年报显示，“量子计算机价格”关键词搜索量年均增长 210%，“小型量子计算机”已上升为搜索前 10 的长尾；这意味着 2026 年以后，真正的桌面级终端或将以模块化服务形态出现。
