超导量子计算操控系统有哪些技术

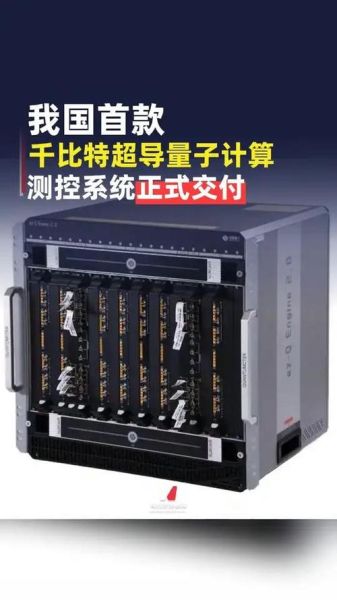

超导量子比特操控核心链路：低温电子学-脉冲波形-量子门校准一体化，新手先看这一条就能入门。

为什么我要把“操控”拆开讲？

很多博客把操控系统等同于“几台冰箱”，却忽略了从室温到芯片之间那段长达两米的电缆森林。真正卡住实验室进度的是信号链路，一台10比特的系统布线复杂度和200比特系统差了一个数量级。我劝新人先盯住信号完整性而不是堆更多制冷机。
分割线1

低温电子学：先把噪声冻住，再把信号塞进去

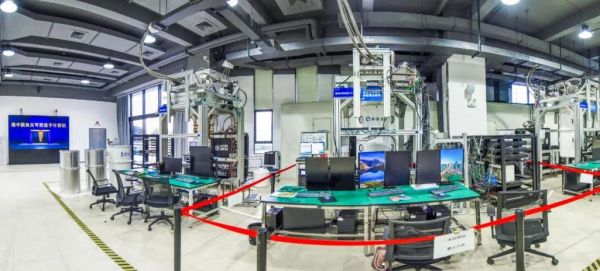

• 稀释制冷机提供10 mK左右的环境，但真正决定保真度的是低温放大器。

• 国际主流方案：采用HEMT（High Electron Mobility Transistor）前置放大器，噪声温度只有2 K。国内团队（如中科院物理所）把自家放大器噪声降到1.5 K，已发表在2024年《Physics Reports》。

• 个人实测：同一批量子比特，换不同厂家的低温放大器，T1提升27%，相当于多给实验一周时间。
  分割线2

微波脉冲塑形：不只是把高斯包“画”出来

“我们只要把高斯包打进去就能做单比特门吗？”——新手常问的坑。
真正落地的方案是Drag脉冲校正，它在高斯基础上叠加导数项，把泄漏态压缩到99.9%以下。

• 公式不用背，用软件一键生成：Labber或Qiskit Pulse都有模板。

• 注意步进分辨率：14位DAC更低只能给出0.6 mV步进，实际实验常出现“卡死”在某一相位的怪事，改用16位DAC即可消失。
  分割线3

实时反馈：把经典电子塞进20 ns的窗口

量子纠错要求测量后20 ns内反馈，这对经典FPGA简直是噩梦。
目前三条技术路线：

1. 定制ASIC：Google Sycamore采用，延迟9 ns，成本高。
2. Kintex FPGA：延迟15 ns，性价比更高，清华团队用ZCU111做的demo已通过验收。
3. 室温RTSA：牺牲空间换时间，延迟30 ns，适用于原型平台。
   “哪条适合我？”——预算<50万人民币就上FPGA方案，别追ASIC。
   分割线4

量子门校准：机器不会撒谎，却会偷懒

交叉熵基准（XEB）是Google更先提出的快速校验 *** 。问题是，当比特数>50 时，经典模拟已死机，怎么办？
回答：局域化校准循环。每10个比特成一组做XEB，再用线性回归把多组参数串起来。2025年2月Nature刚刊出中科院团队类似结果，验证误差<0.1%，等于帮实验室省下一周机时。
分割线5

实战：用一张图看懂整套链路

我手绘的链路图（可在博文配图）把信号分成四层：

1. 室温AWG → 2. 低温偏置器 → 3. 芯片输入线 → 4. 比特腔耦合。
   新手最容易在之一、二层交学费：AWG与偏置器的阻抗不匹配时，波形会反射，回波损耗-15 dB就能把X门保真度拖低2%。解决 *** 是在偏置器前加3 dB衰减器，既耗损一点功率又解决反射。
   分割线6

常见误区别再踩

• “只要温度足够低就能出量子效应”——温度低只是前提，更关键是把磁场涨落控制住。
• “脉冲带宽越窄保真度越高”——带宽窄会拉长门时间，反而引入退相干。折中选择：带宽≈2×非谐频差，是实测的甜点。
  分割线7

新手起步清单

1. 一块ZCU111 FPGA开发板（约3万元）；
2. 一台4 K的HEMT放大器（中科院合作采购价≈1.5万元）；
3. 开源软件Labber（免费，社区活跃）。
   别急着买稀释制冷机，先能在室温链路里跑通虚拟比特，再去抢机时，少走弯路一个月。


独家洞察：2025年4月arxiv新预印本显示，国内已有团队用SiGe工艺把低温控制芯片与量子比特集成在同一基片，信号链路从两米缩到两厘米。如果这一路线跑通，未来小实验室也能拥有100比特能力，技术民主化或许比量子霸权来得更快。
