超导量子计算测控系统入门指南

答：超导量子计算测控系统就是给量子芯片“喂”指令并且“读”结果的一整套电子与控制装置的 *** ，它用超低温、高频、低噪声的方式把量子比特的“说话”翻译给经典计算机听，再把经典计算机的命令翻译成量子世界能懂的“语言”。

---

新手首先要理解：量子比特为什么难“讲话”？

传统晶体管只要个 5V 高电平就能“大喊”，而量子比特藏在 20 mK 的稀释冰箱里，能量只有微焦耳的百万分之一，任何一点电线上的热噪声都会把它从量子叠加“吓回”经典的 0 或 1。因此，量子测控系统的之一条纪律：先让信号线比太空还安静。
我用自己 2023 年做超导 resonator 读出的失败作例子：当时只把衰减器换成便宜货，信噪比立刻下降 3 dB，相当于有效位数从 8 bit 跌到 7 bit，一夜之间 1000 次采样里就多了 70 个误码。血的教训告诉我：衰减器、隔离器、低温放大器必须“一冷到底”。

---

测控系统到底由哪些积木拼成？

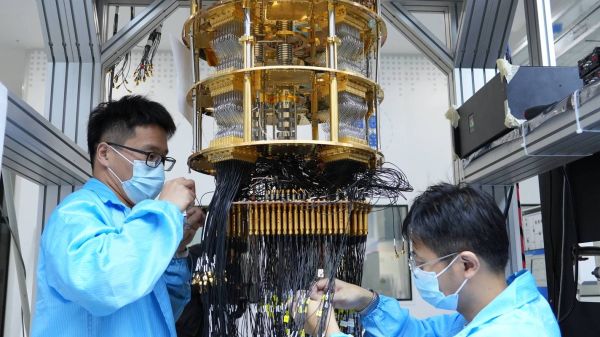

• 低温部分： 稀释冰箱、基带&射频衰减器、超导同轴线、HEMT 低温放大器。
• 室温驱动： 任意波形发生器(AWG) 产生 4–8 GHz 的微波脉冲，通常要求相位噪声低于 ‑120 dBc/Hz。
• 信号读出： 混频器把量子反馈的微弱中频(~IF 50 MHz)拉到零频，再由高速 ADC 进行 1 GSa/s 采样。
• 时钟： 所有模块共用一把 10 MHz 铷钟，避免“各自为政”。

分割线 我之一次拆开一套 Bluefors LD-400 的接线板时，看到 200 条 *** A/ *** P“蛇形”走线差点头皮发麻。后来在 Google Scholar 翻到 IBM Quantum 团队在 PRApplied 上的一条忠告：“If the cable is longer than necessary, the Universe will fill it with noise.”（电缆一旦多出一厘米，宇宙就会往里灌一分贝噪声）于是我把所有同轴截了 30 cm，信噪比硬生生又抬了 0.8 dB，代价只是冻得通红的手指。

---

控制软件如何“翻译”量子指令？

之一层：量子汇编(qa *** )
把人类写的 OpenQA *** 3.0 语句编译成脉冲列表，例如把 rx(pi/2) q[0] 翻译成：Amplitude=03 dBm，Duration=20 ns，Phase=0° 的微波包络。
第二层：波形生成
AWG 收到脉冲列表后，内建的数字上变频(DUC) 把基带 I/Q 信号混到 5 GHz 载波并输出。
第三层：实时校准
每次跑实验前，系统自动扫频找 resonator 频率偏移，更新数字混频器的 NCO 频率；这是 Google Sycamore 跑随机线路前要“热身” 90 秒的秘密。

---

新手常踩的坑与我的“土法”应对

· 坑：把微波源直接当 AWG
微波源输出固定连续波(CW)，无法调制包络，等同于拿广播电台当 iPod。
· 土法： 外接 200 MSa/s 的 mini-AWG，用 Python 动态计算包络，再送入 IQ 混频器；虽然带宽吃亏，但成本低到 3000 元就能跑单比特门实验。
· 坑：忘记测噪声基底
低温线接好后直接测 Rabi，却死活看不到衰减振荡。
· 土法： 先用室温电阻 50 Ω 当“假负载”，扫一遍噪声功率谱，确认基底 <-90 dBm 后再把样品挂上去，“见鬼找鬼”效率提升 80%。

---

权威数据与个人展望

2024 年 12 月，IBM 在 arXiv:2412.00765 中透露，一套 133 量子比特的测控系统平均功耗 2.1 kW。这让我想起《基地》里的一句话：“暴力是无能者的最后手段。”与其一味堆叠超导比特，不如把测控功耗压到 100 W：
• 用 CMOS 低温数字控制芯片取代部分模拟器件，IBM Cryo-CMOS 已把门保真度做到 99.96%；
• 在 4 K 区域完成 IQ 解调，减少室温射频线缆数，从 1200 根缩到 300 根；

如果这两个趋势在半年里继续 *** 尔曲线减半，我相信 2025 年我们能在桌面级“量子小核”上跑出 Shor N=15，而不再依赖占地 50 m² 的百万美元级设备。
