超导量子计算入门课程学什么

是的，零基础也可以听得懂。

为什么大家都盯上超导量子芯片

在量子计算三条主流路线里，超导电路把量子比特做成微纳尺寸的电感电容谐振器，兼顾了可扩展性与操控速度。IBM与Google的百万量子比特计划都押注此路线，原因很简单：它用的是标准半导体工艺，芯片代工厂不必换设备就能批量生产。

---

课前需要补哪些数学与物理

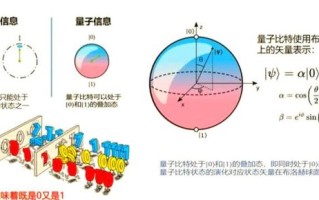

1. 线代刷新：重点看厄米矩阵与特征值在布洛赫球上的几何意义，理解为什么旋转门就是酉操作。
2. 简谐振子回顾：从LC电路的微分方程直接过渡到量子化，看到零点能不是玄幻而是电路里的真实噪声。
3. 低温物理扫盲：把温度换算成能量，T=20 mK 等价于2.8 GHz，这正好是超导Tran *** on的能级差，于是冷却不再是玄学。

---

一周实训：从仿真到实测

我在复旦微电子实验班里走完了下面四个踩坑环节，完全零基础的同学也可以按图索骥：

Step 1 电路仿真（Quirk + Microwave Office）

先在Quirk里拖拽单/双量子比特门，明白叠加与纠缠的可视化。把得到的电路逻辑用Microwave Office转成脉冲序列，这一步会踩坑：仿真时随便给的π脉冲时长在真实器件上可能对应两个π误差——记住脉冲面积定律。

Step 2 PCB到芯片流片

台积电65 nm superconducting PDK对外开放，GDS版图的关键是读出腔与Tran *** on电容的耦合间隙。常见错误是间隙设计过宽，导致coupling g/2π跌到30 MHz以下，量子比特像孤岛一样无法交互。

Step 3 稀释制冷机接线

40根同轴线从300 K一直垂到10 mK，每一步加不锈钢铠甲与低温衰减器，否则热噪声淹没单光子信号。个人经验：漏热更大的居然不是同轴线，而是可怜的DC偏置线。

Step 4 VNA+AWG测量

先用矢网扫读出腔的S21曲线，看到色散频移尖峰才确认存活。再用XY门做Rabi振荡，数据惨不忍睹时不是算法Bug，多半是时间同步字对不上。

---

常见疑问一次性解答

问：学完课程能独立搭建一台量子计算机吗？
答：能拼出两比特芯片并跑通Bell态验证已属优秀，整机需团队作战。
问：Python要学到什么深度？
答：会调NumPy和QuTiP即可，真正的难点是把门错误模型写进密度矩阵。
问：超导方案还能领先多少年？
按IBM 2025路线图，1000比特级处理器落地后瓶颈在纠错，材料不改量子寿命卡死在大约300 μs，离子阱反而可能后发先至。

---

课程资源与坑位提示

• 视频：MIT 8.06x 后四周直接看超导电荷量子比特部分，语速慢、板书细。
• 文献：Koch et al. “Charge-insensitive superconducting qubit” 一篇吃透，所有参数都能找到出处。
• 工具：Keysight QCoDeS开源库，国内镜像慢，提前挂 *** 。

---

写在最后的个人观察

在零下273度的寂静机房里，看着示波器上跳出之一个真空拉比分裂，我忽然理解王阳明《传习录》里“你未看此花时，此花与汝心同归于寂”——量子状态不因我测量而存在，却因我能以超导铝线写下读写协议才与我们对话。未来五年更大的机会也许不在造更多量子比特，而在把量子芯片的接口封装成标准函数库，就像早年的C标准库让普通人不必理解寄存器也能写程序一样。
